Cloud Computing - #11 클라우드 보안 기술 실습 2 [ AWS 활용 네트워크 접근 제어, 보안 그룹 설계 ]

1. NACL 실습

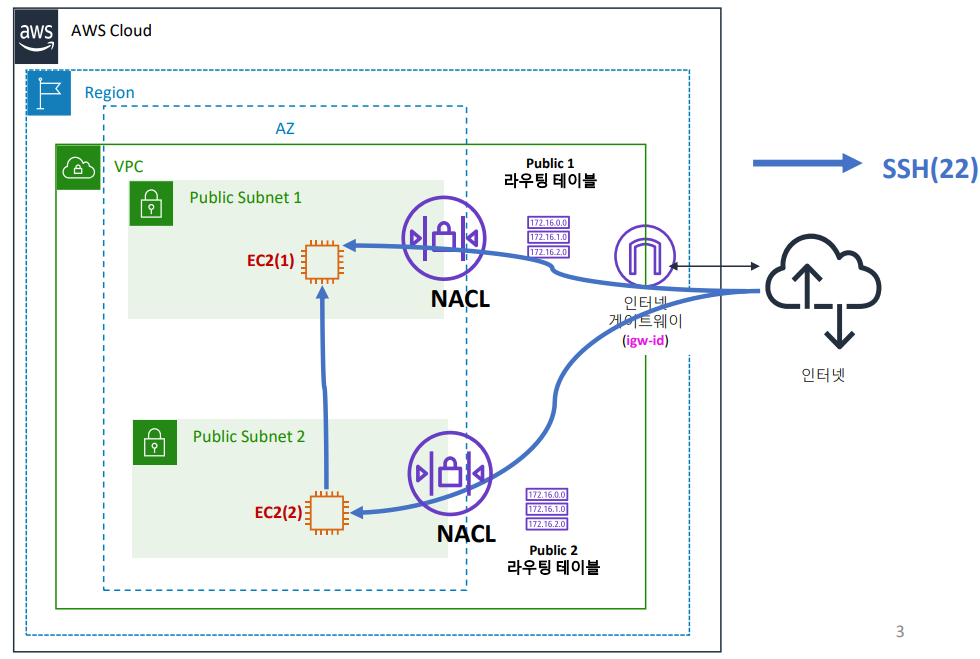

Region 및 AZ(가용영역)

전체 구성은 하나의 Region 안에 있음

이 지역 내에 두 개의 AZ 존재



VPC (Virtual Private Cloud)

두 개의 Public Subnet 1과 2가 존재



EC2 (Elastic Compute Cloud) instance

각 public subnet에 EC2 인스턴스가 하나씩 배치

이 인스턴스들은 각각 다른 subnet에 속해 있어 고유 네트워크 설정 가질 수 있음



IGW (Internet Gateway)

인터넷 게이트웨이는 VPC를 인터넷과 연결

EC2 인스턴스들이 외부 인터넷과 통신



NACL (Network Access Control List)

각 subnet에는 NACL이 구성되어 있음 -> subnet으로 들어오는 트래픽과 subnet에서 나가는 트래픽 제어

상태 비저장 필터링 규칙을 제공 -> 허용 or 거부할 IP 주소 범위, 프로토콜, 포트 등 설정 가능



SSH (Secure Shell) 연결

SSH 포트 22번을 통한 연결

인터넷을 통해 EC2 인스턴스에 안전하게 접속



IP 주소 할당

각 subnet에 할당된 IP 주소 범위가 표시 -> 서브넷 내의 각 인스턴스가 어떤 IP 주소를 사용할 수 있는지 확인

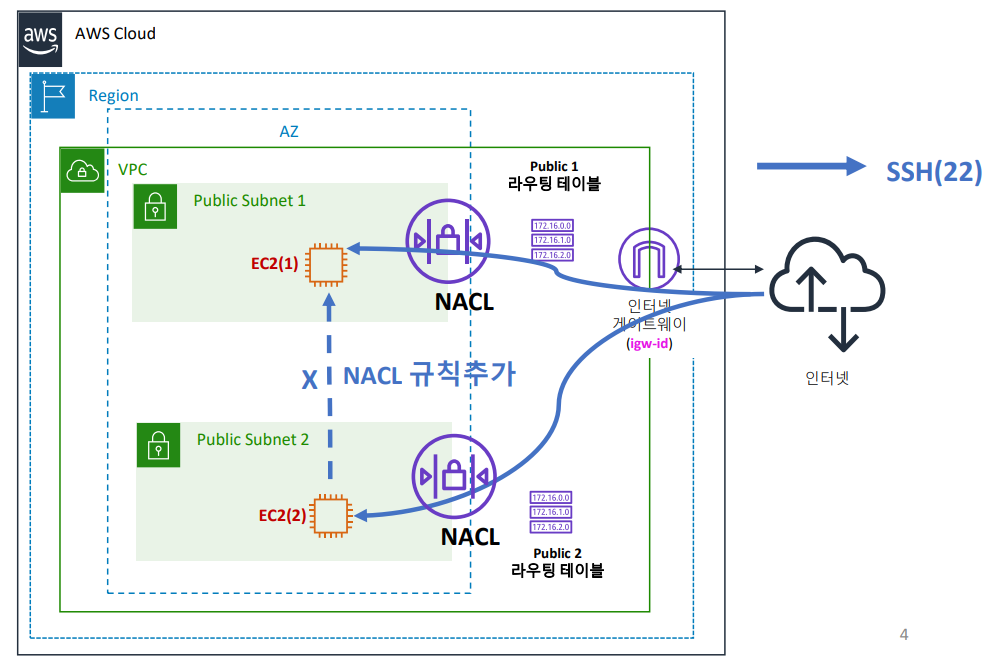

NACL 구성의 변경

Public Subnet 1과 연결된 NACL에 대한 구성이 변경 - "NACL 규칙 추가"

EC2(2)의 트래픽을 차단하기 위해 NACL 설정에 규칙 추가



2. 보안그룹 실습

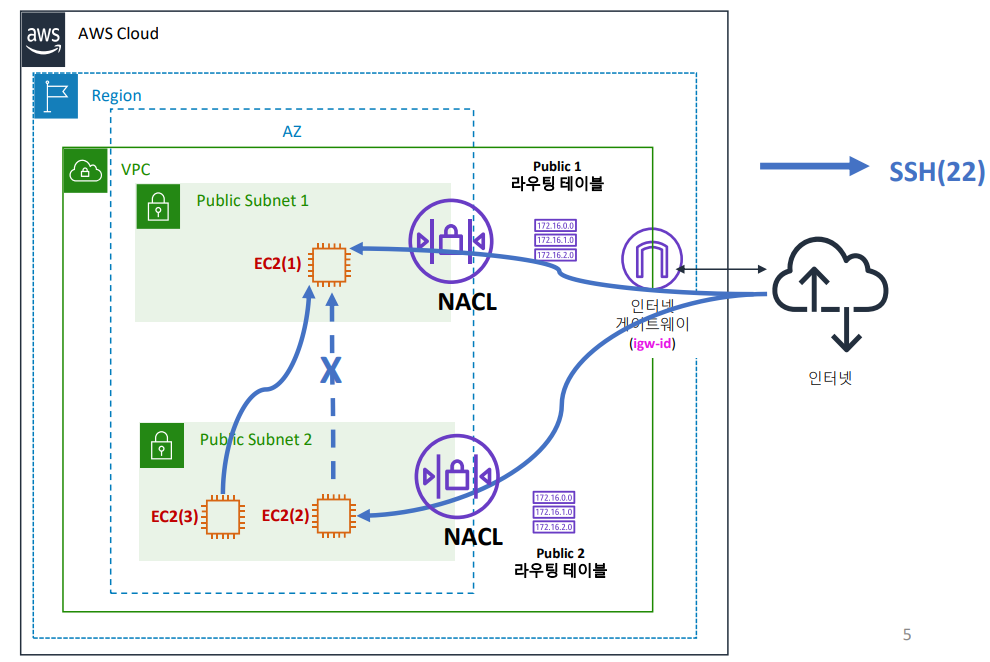

Subnet

Public Subnet 1 - EC2(1) 인스턴스 배치, IGW와 연결되어 인터넷 가능

Public Subnet 2 - EC2(3)가 추가 , 마찬가지로 IGW 연결되어 인터넷 가능



네트워크 연결 및 보안 설정

EC2(1)의 연결 차단

EC2(2)와 EC2(3)의 연결 - EC2(3)의 추가로 인해 EC2(2)와 동일한 서브넷에서 동작

EC2(3)가 생성한 데이터나 처리 결과를 EC2(1)에 전송할 수 있음
