아두이노 해킹

아두이노 WIFI 리모컨 키트

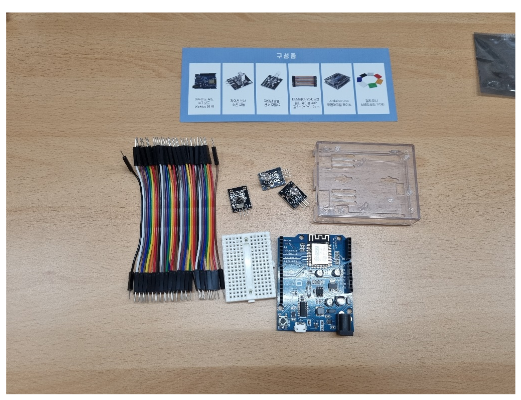

제품 구성 및 목적

아두이노와 적외선 LED 모듈을 이용한 원격 리모컨 키트

WIFI로 연결된 아두이노가 적외선 LED를 이용해 리모컨의 역할 수행

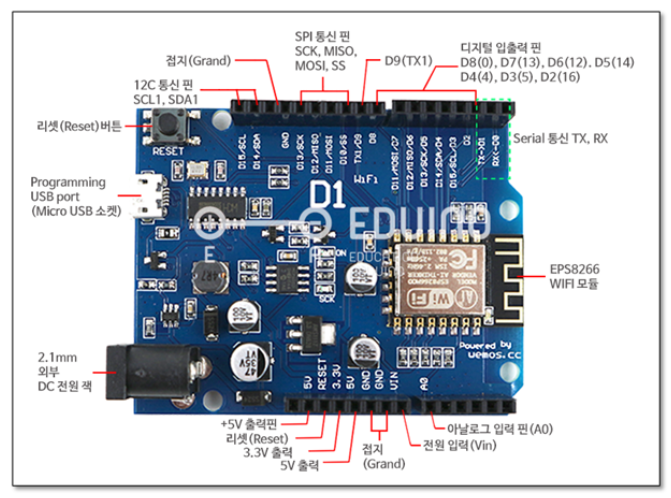

아두이노 WIFI ESP8266 D1 R1 보드



아두이노 WIFI 리모컨 키트 조립

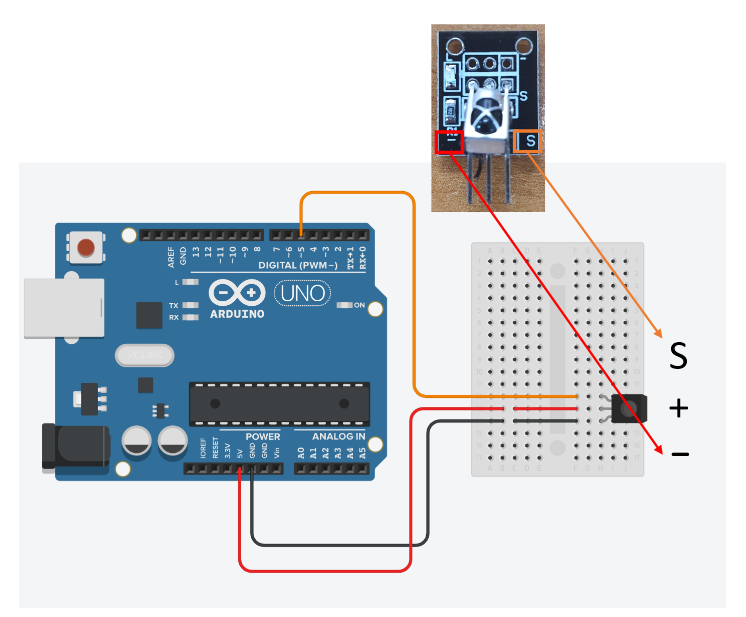

회로도를 따라 배선 연



아두이노 환경구축

파일 다운로드

https://bit.ly/3bos7UM

Arduino_Hacking.zip

아두이노 IDE 프로그램(Arduino-1.8.15-windows)

USB직렬포트드라이버(CH314SER.zip)

아두이노 보드매니저 URL (esp8266url.txt)

기타 압축파일 라이브러리

* blynk-library-master.zip

* Arduino-IRremote-master.zip

* IRremoteESP8266-master.zip

아두이노 리모컨 수신 소스코드(IRrecv.ino)

아두이노 8266보드 IR 송신 소스코드(esp8266_IRSend.ino)



아두이노 IDE 실행

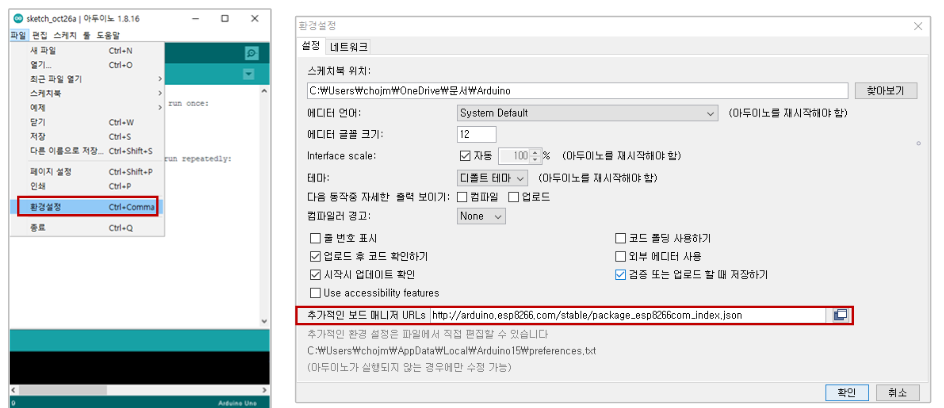

파일 -> 환경설정

추가적인 보드 매니저 URLs 입력란에 다운로드 받은 esp8266_url.txt 값을 입력

http://arduino.esp8266.com/stable/package_esp8266com_index.json

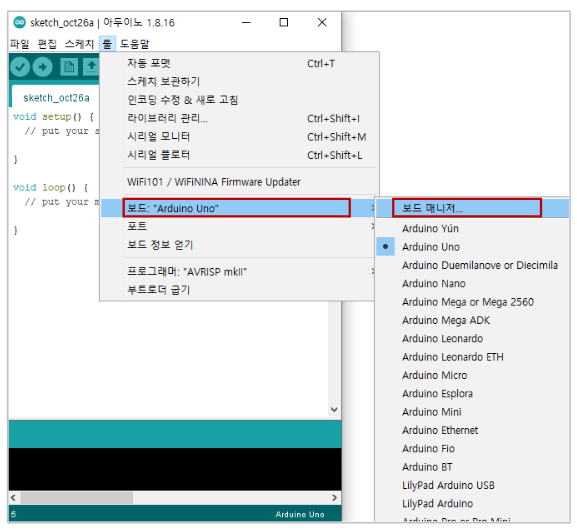

툴 -> 보드: Arduino Uno -> 보드 매니저 클릭

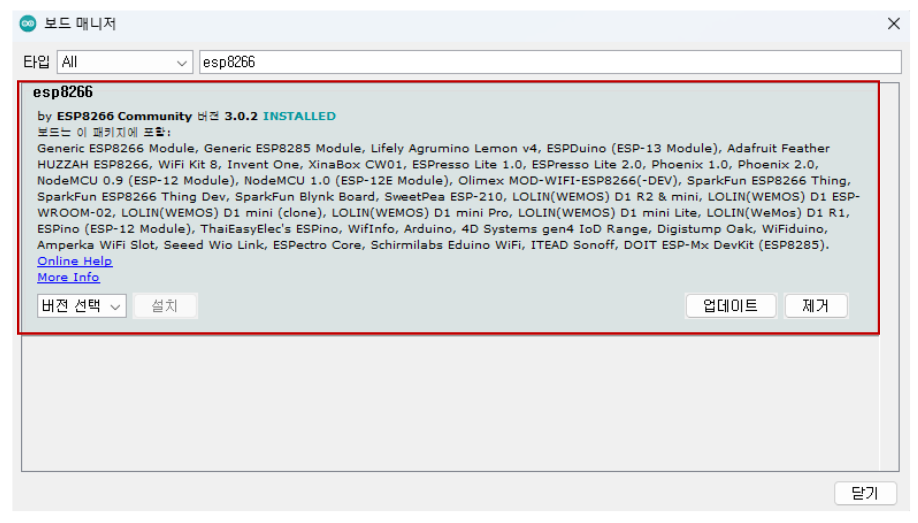

esp8266 by esp8266 community 3.1.2 version 설치 또는 업데이트



라이브러리 추가

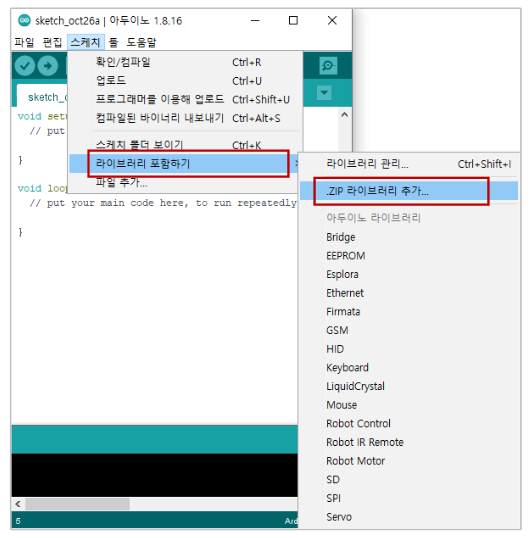

스케치 -> 라이브러리 포함하기 -> .zip 라이브러리 추가

다운받은 zip 파일 추가

1. blynk-library-master.zip
2. Arduino-IRremote-master.zip
3. IRremoteESP8266-master.zip

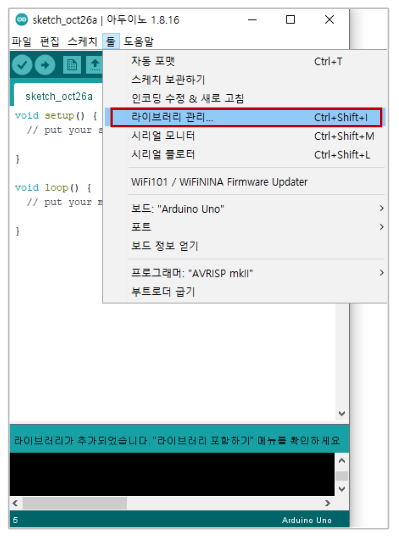

툴 -> 라이브러리 관리 눌러서 자동으로 적용



보드 설정

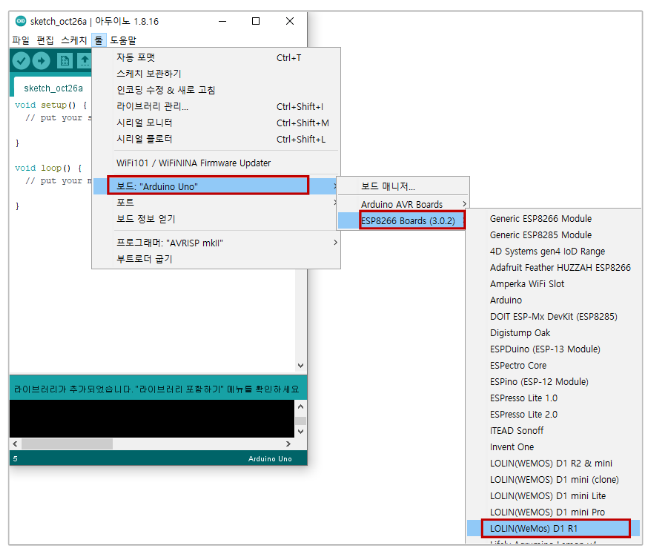

툴 -> 보드 -> ESP8266 Boards (3.0.2)  LOLIN(WeMos) D1 R1 선택

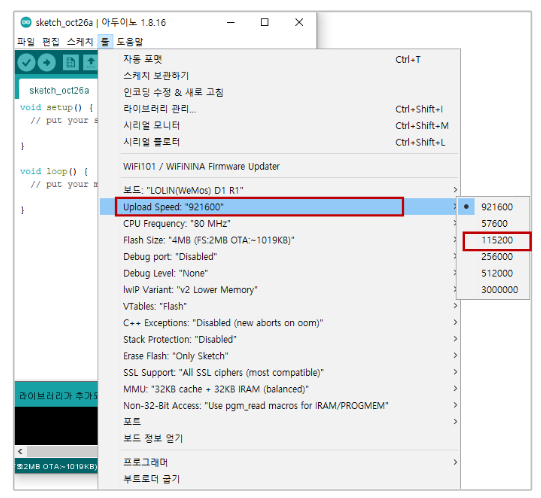

보드레이트 설정

Upload Speed 921600 -> 115200



아두이노 USB 연결

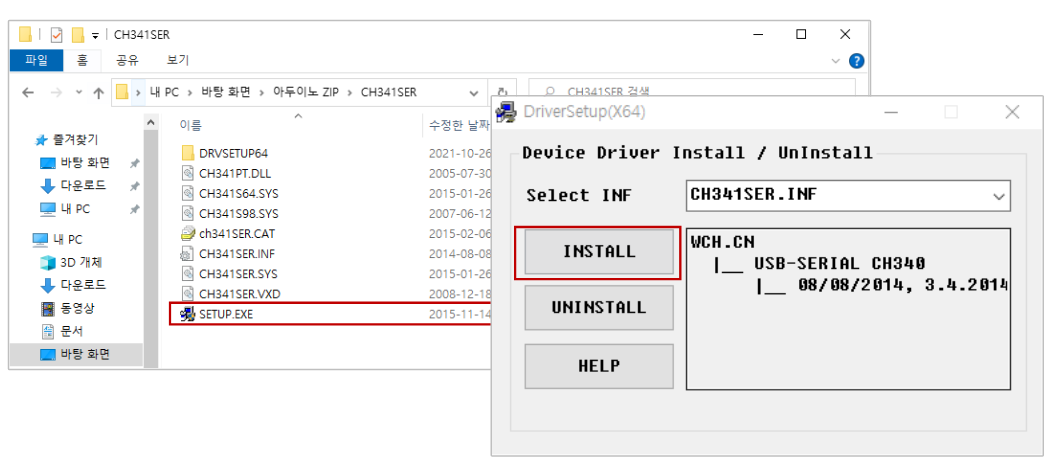

아두이노 포트 연결을 위한 드라이버 추가 설치

USBserial_driver -> SETUP.EXE 실행

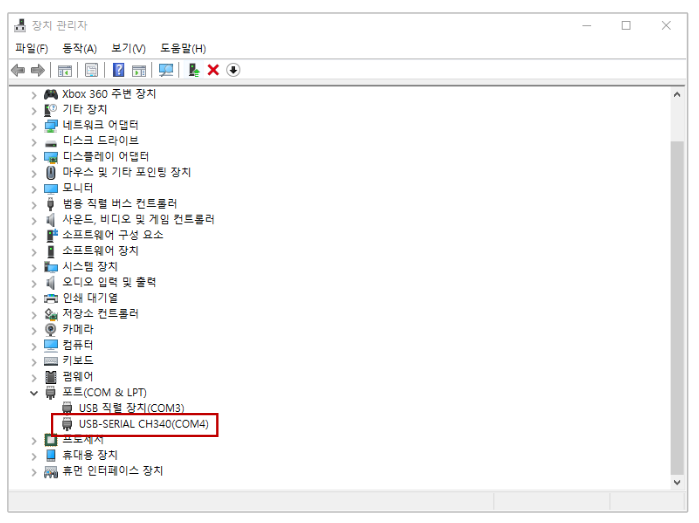

장치 관리자 접속

아두이노 포트 확인



리모컨 수신

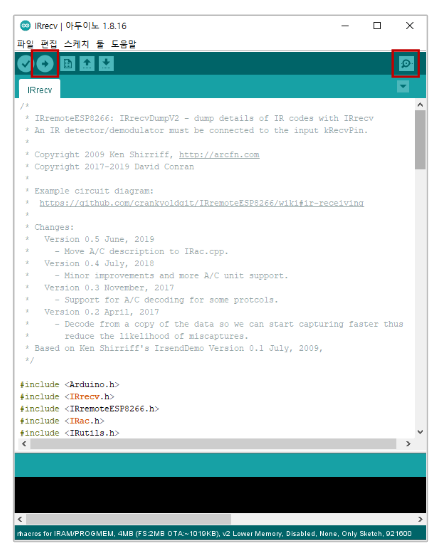

IRrecv.ino 코드 열기

아두이노 프로그램 -> 파일 -> 열기 -> IRrecv.ino 선택

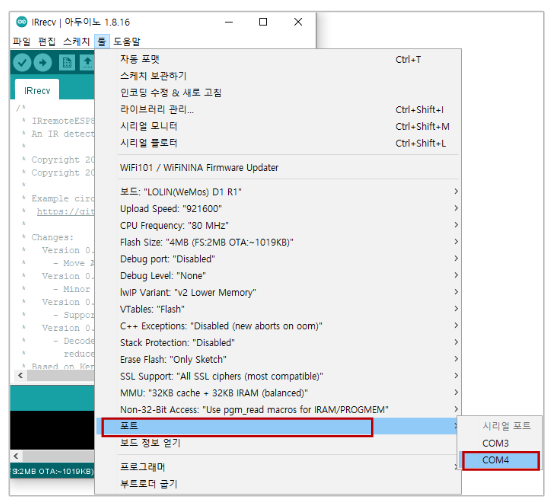

툴 -> 포트 -> 확인한 포트로 변경



IRrecv.ino

업로드 버튼 누른 후 시리얼 모니터 확인

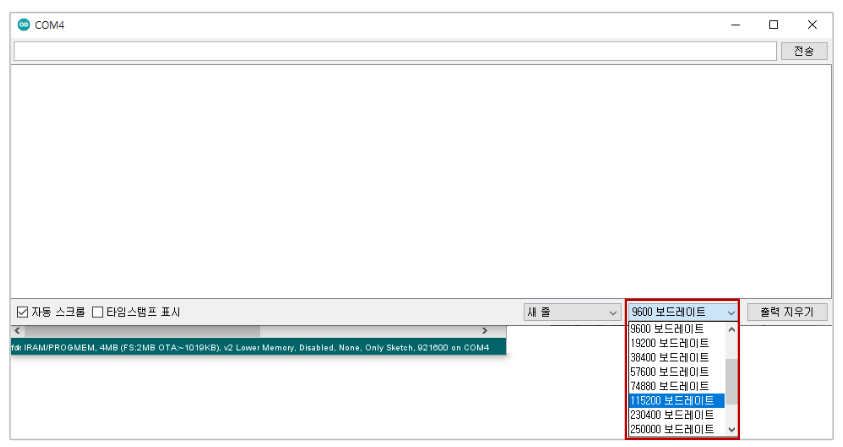

시리얼 모니터 하단의 보드레이트를 9600 -> 115200으로 변경

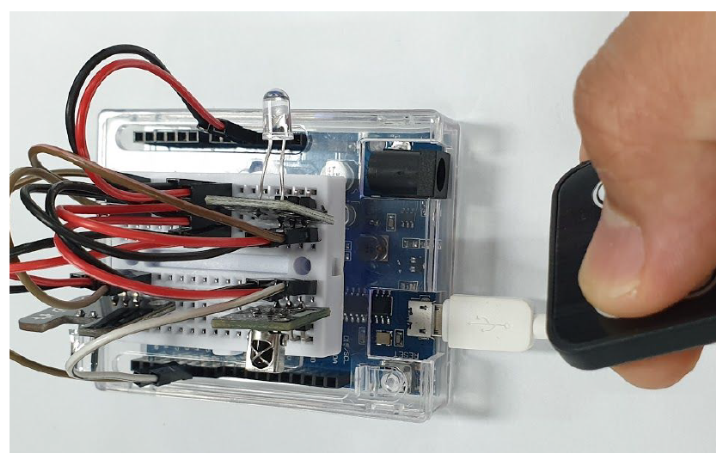

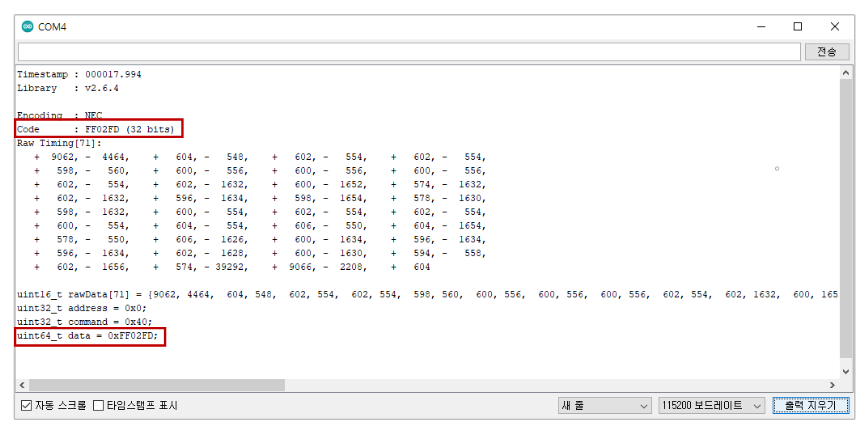

리모컨을 수신부 쪽으로 향한 후 눌러주면 시리얼 모니터 확인



리모컨 정보 해킹

Code의 bits 확인 / uint64_t data 값 확인



스마트폰을 활용한 리모컨 해킹

Blynk 설정

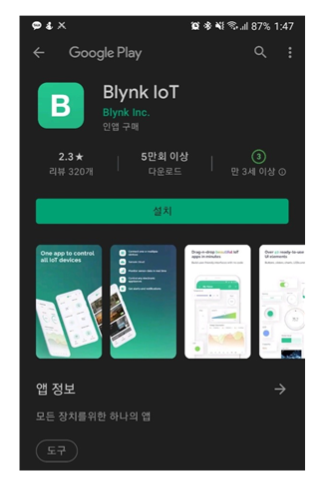

스마트폰에서 앱 다운로드 및 로그인

Blynk 홈페이지에서 회원가입 진행(아이디, 패스워드 까먹지 말기!)

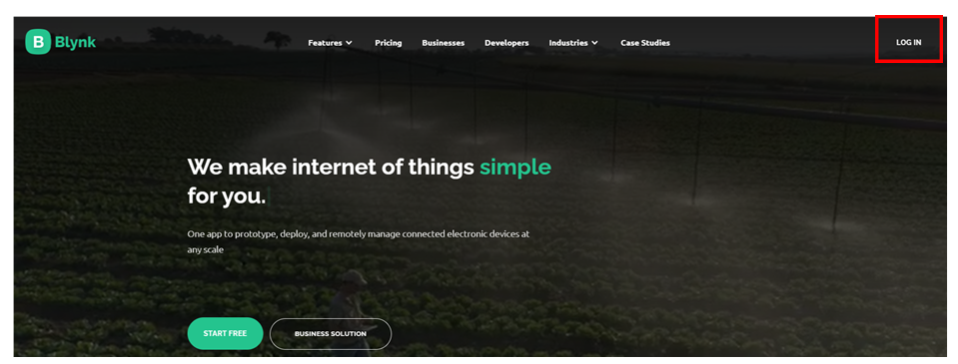

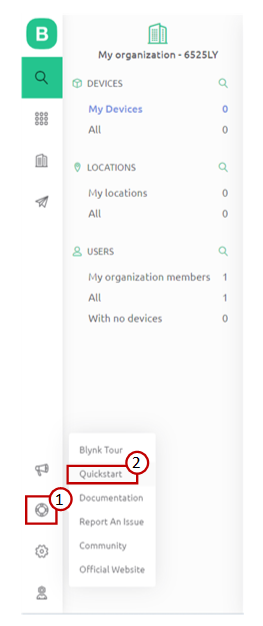

컴퓨터로 Blynk 로그인



New Datastream

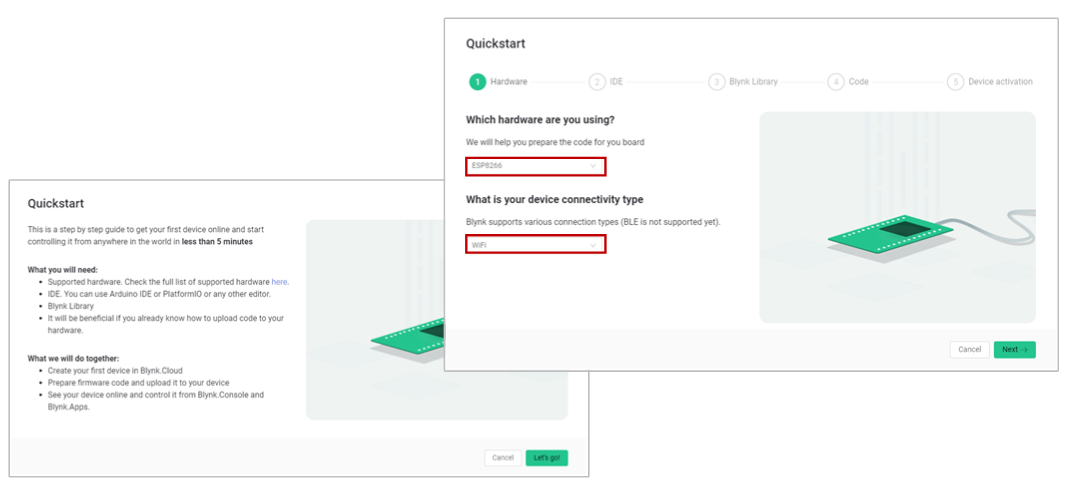

Which hardware are you using  ESP8266으로 설정

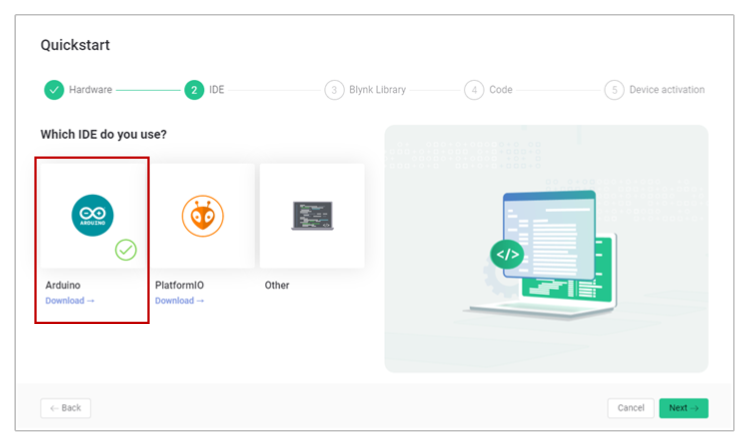

Which IDE do you use? -> Arduino 선택

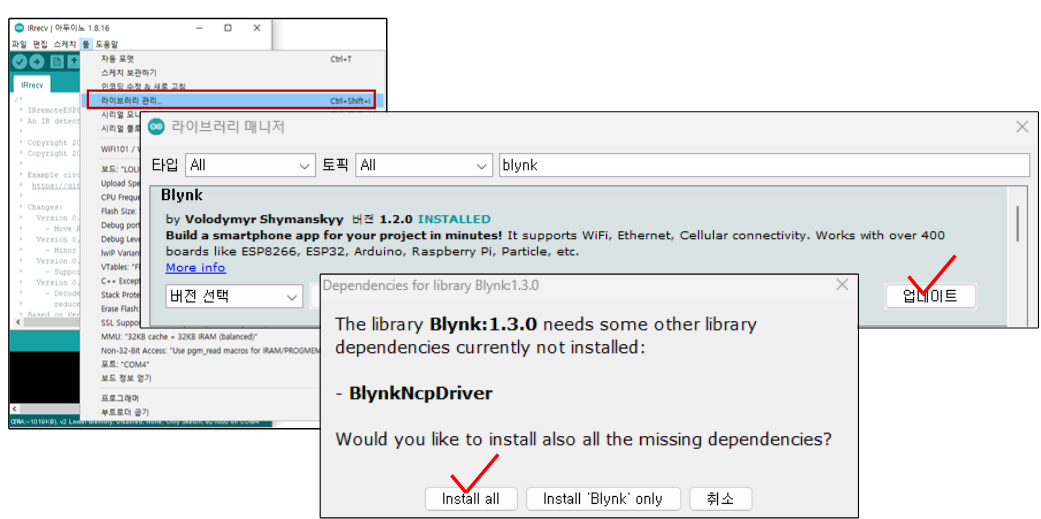

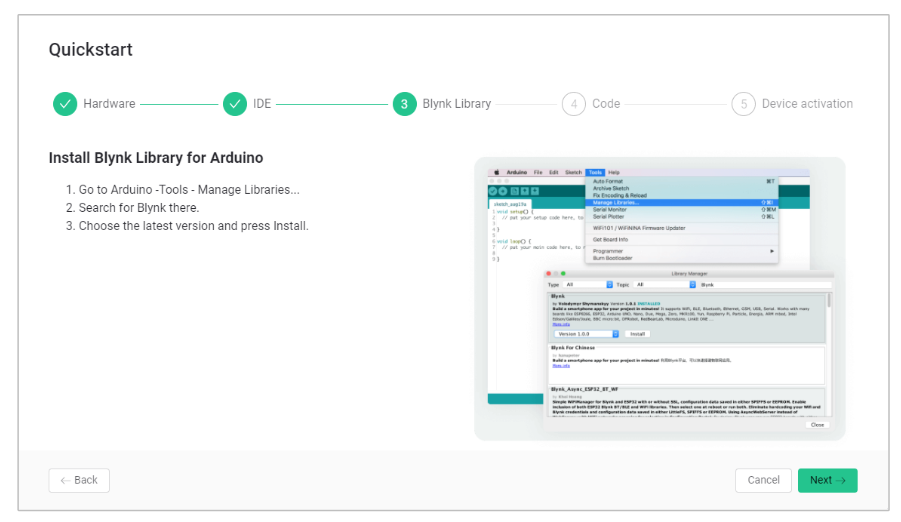

툴 -> 라이브러리 관리 -> blynk 설치



툴 -> 라이브러리 관리 -> blynk version(1.3.0) 설치

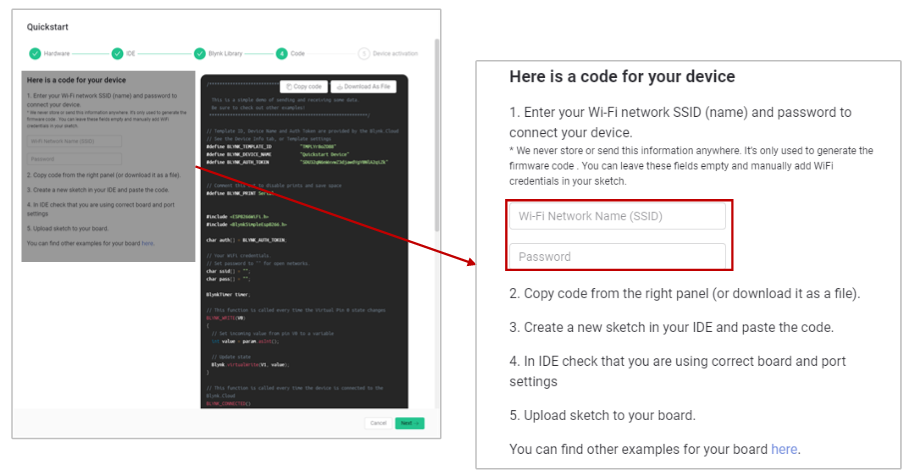

WiFi Name, Password 입력

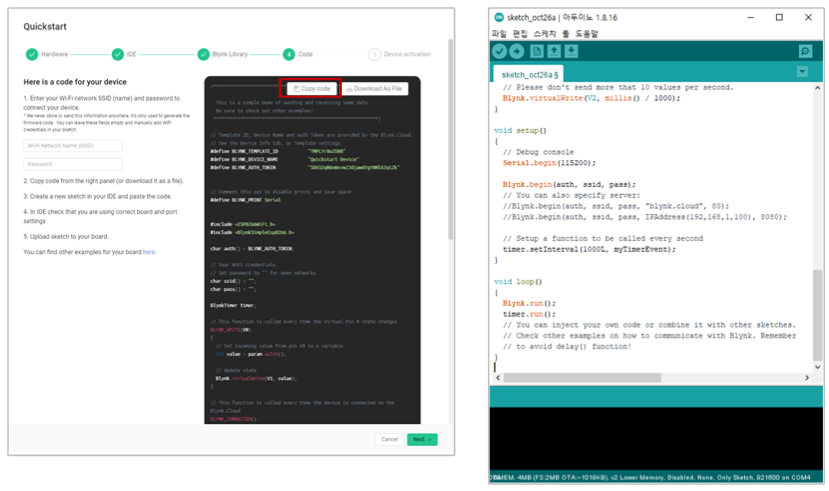

Code copy

파일 -> 새 파일 -> 붙여 넣기

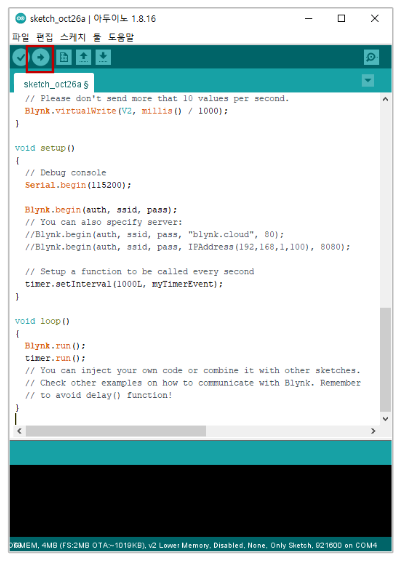

업로드

업로드 시 파일 저장

<hacker.ino>

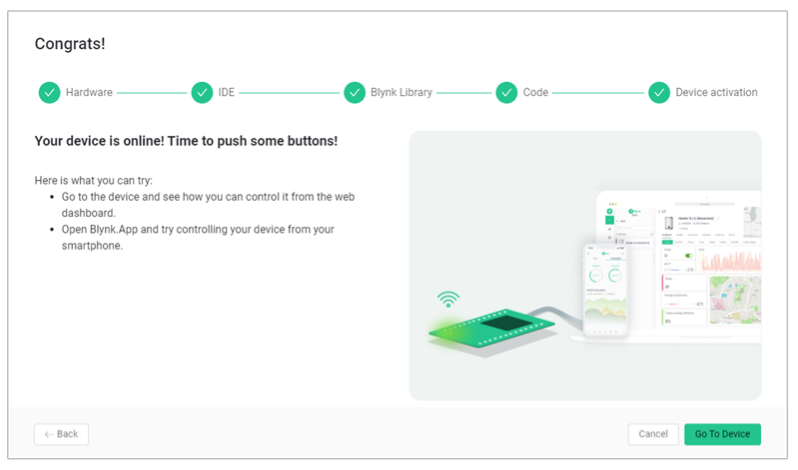

WiFi 연결 성공

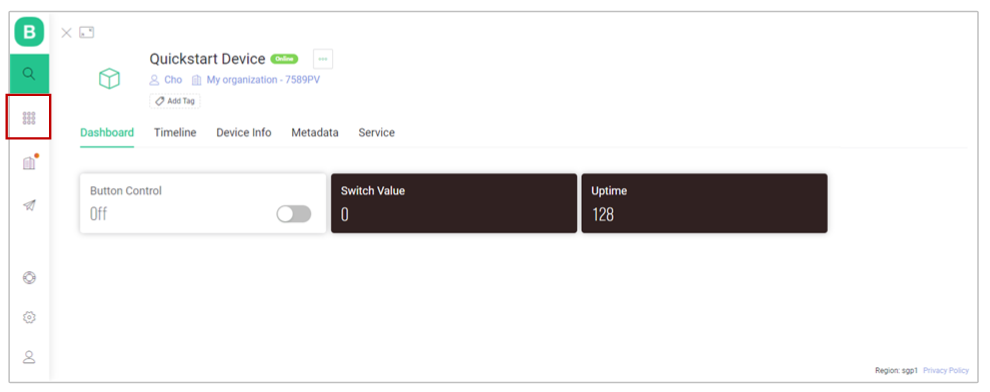

WiFi 연결 성공 후 메인 페이지

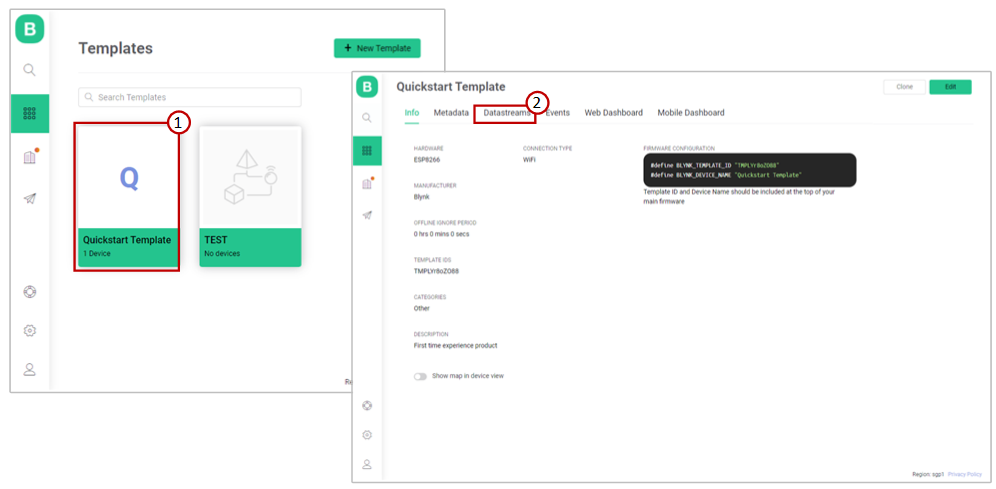

Template으로 이동



Template 이동 후 Quickstart Template 클릭

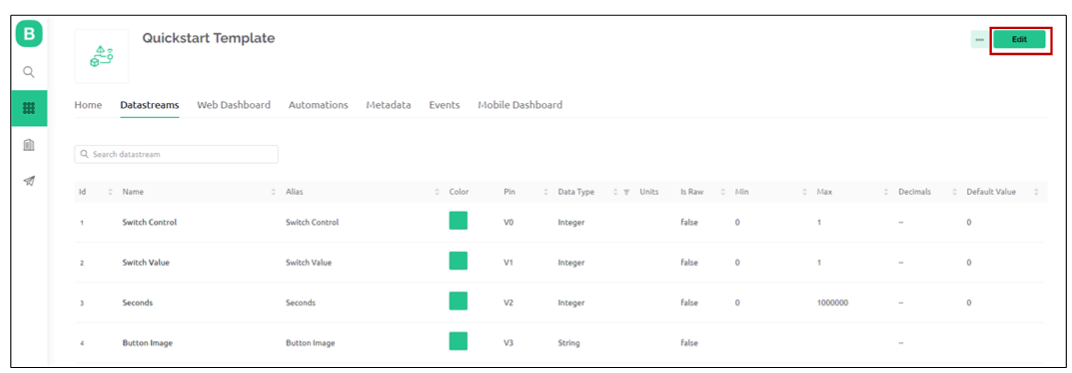

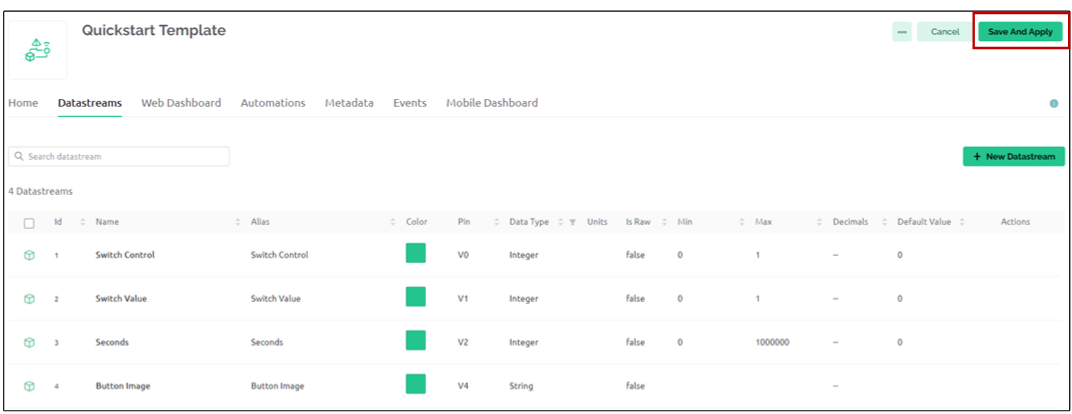

Datastreams 클릭



Edit 클릭

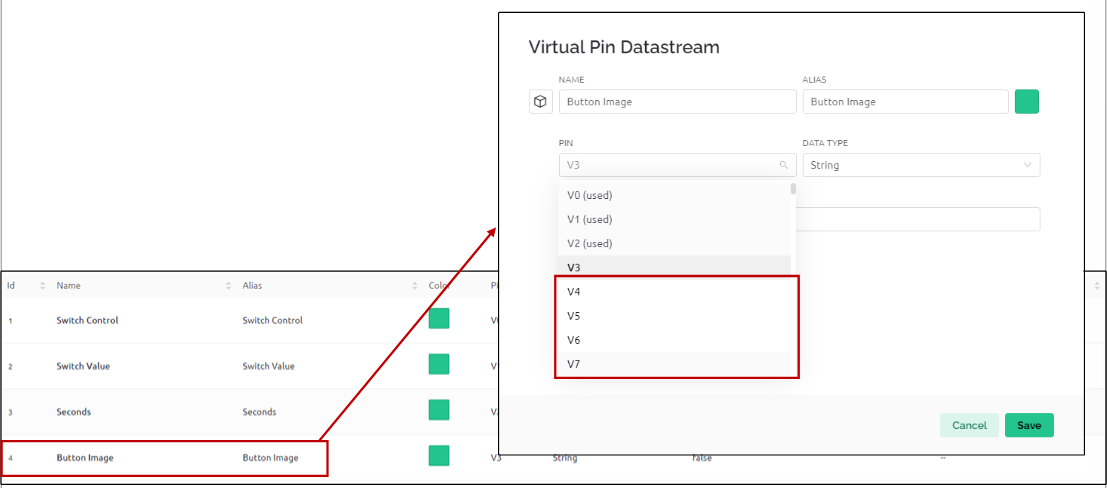

Button Image 클릭

V3가 아닌 PIN으로 변경

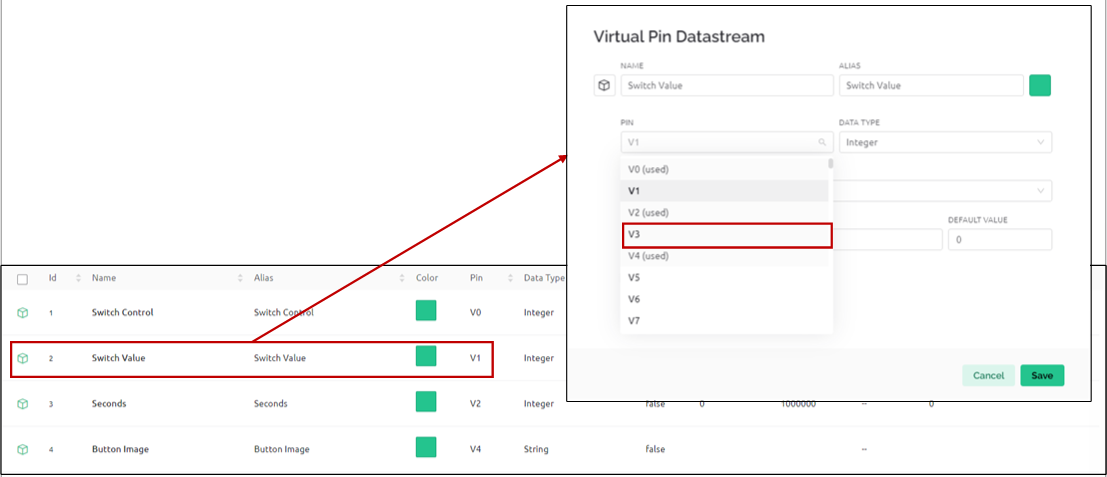

Switch Value 클릭

V1 PIN -> V3 PIN 으로 변경



변경한 설정 저장

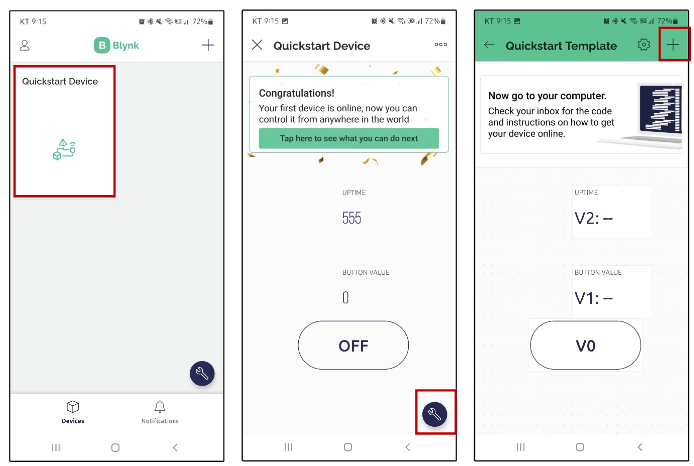

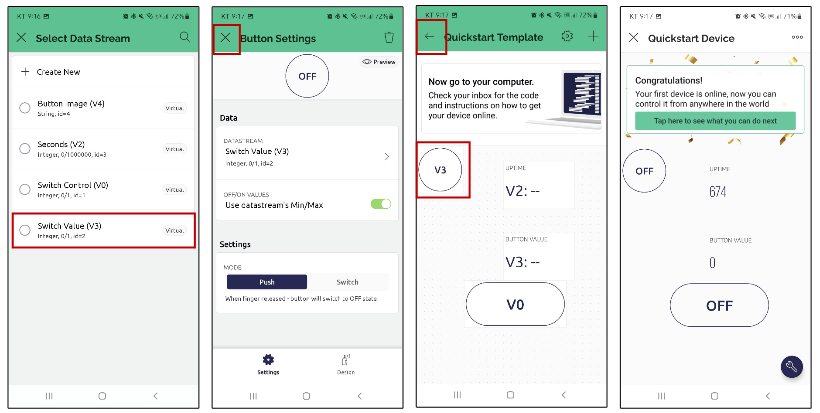

Blynk App 설정

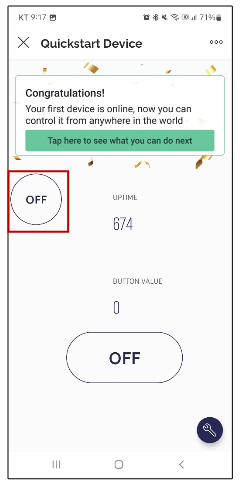

Quickstart Device 클릭

화면 하단의 스패너 모양 클릭

+ 모양 클릭

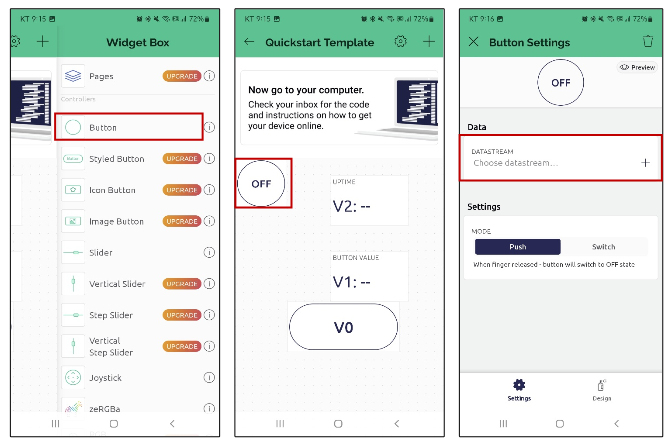

Button 기능 추가, OFF 버튼 클릭, DATASTREAM 클릭



Switch Value 클릭

Button V1 -> V3 변경 확인



ESP8266_IRSend.ino

아두이노 프로그램 -> [파일] -> [열기] -> Esp8266_IRSend.ino 선택

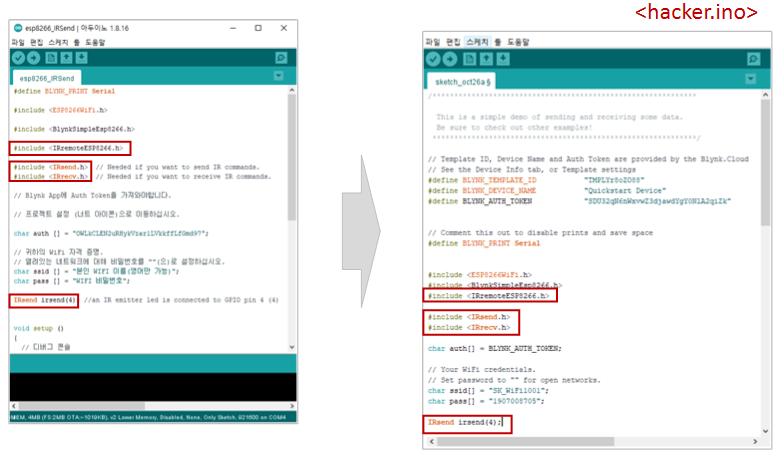

표시된 헤더 파일을 <hacker.ino> 코드에 추가



hacker.ino

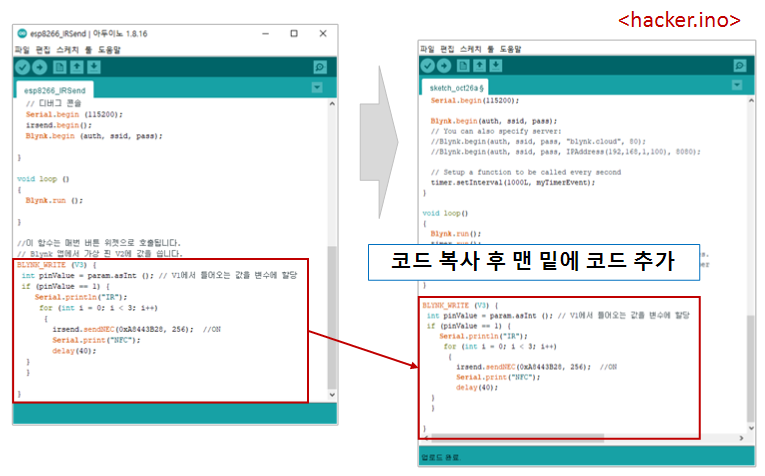

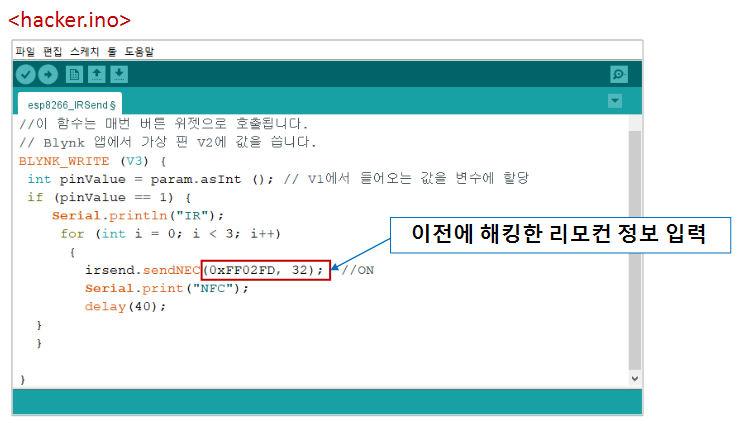

esp8266_IRSend.ino 파일에서 BLYNK_WRITE (V3) 코드 추가



앞에서 수집한 리모컨 정보 코드를 입력



업로드 후 시리얼 모니터 확인



Blynk App

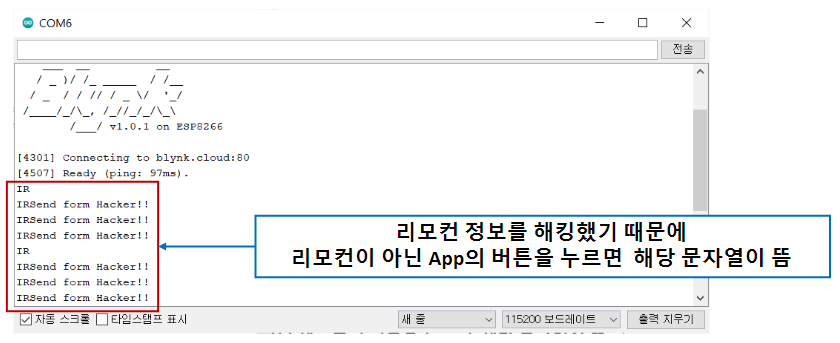

OFF -> 터치 -> 시리얼 모니터 확인



앱에서 버튼을 터치했을 때, 모니터 확인

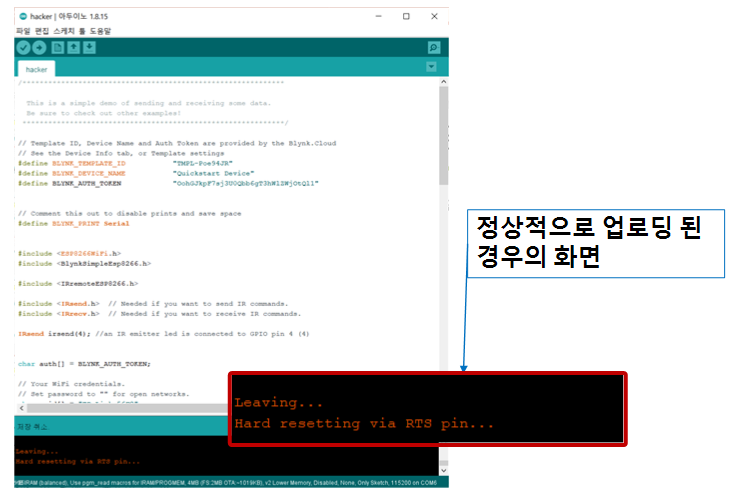

업로딩 후 시리얼 모니터 확인
